电芯叠片

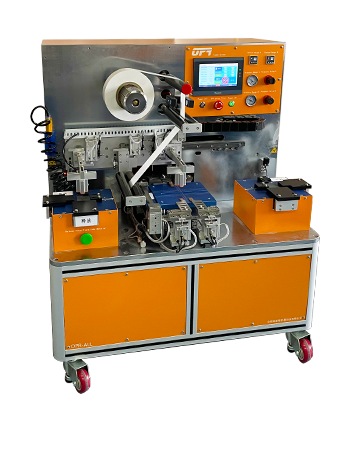

软包电池半自动叠片机 产品型号:OPR-ALL

产品说明:本设备应用于锂离子电池极片叠片工艺,采用Z字形叠片。采用手工上料、自动定位堆叠,手工下料方式工作。非常适用于叠片型锂离子电池的研发和样品制作。该设备采用单悬臂结构设计,通过切换定位夹具更改目标电芯尺寸,卷料隔离膜自动恒张力控制,自动纠编控制。


产品介绍

产品特点

叠片数量可设定进行自动控制;

叠片数量可设定进行自动控制;

可更换/定制夹具,兼容多种电芯尺寸;

可更换/定制夹具,兼容多种电芯尺寸;

PLC控制,触摸屏操作,使用维护方便;

PLC控制,触摸屏操作,使用维护方便;

极片人工装片,自动定位,机械手自动吸片,自动层叠;

极片人工装片,自动定位,机械手自动吸片,自动层叠;

卷料隔膜自动伺服恒张力控制;

卷料隔膜自动伺服恒张力控制;

隔膜自动光电纠编控制;

隔膜自动光电纠编控制;

产品参数

叠片方式Z字形叠片
操作方式人工上料,机械手取料叠片,自动拉隔膜
叠片精度整齐度≤±0.3mm
叠片范围电池Min.L62mm *W46mm,Max. L200mm*W200mm,不含极耳
叠片厚度Max.30mm
叠片层数Max.500可设定
隔膜卷径Max.250mm
隔膜卷芯3寸卷芯,气涨轴夹紧
卷料隔膜自动伺服恒张力控制
隔膜自动光电纠编控制
电源电压单相AC220V±10%(可定制110VAC),频率50Hz/60Hz,功率0.6KW
气源0.5~0.8MPa压缩空气
使用环境建议环境温度25±3℃,湿度30~90RH,无振动和电磁干扰
外形尺寸L1100mm X W800mm X H765mm
重量300kg
