原位显微观察系统

产品介绍

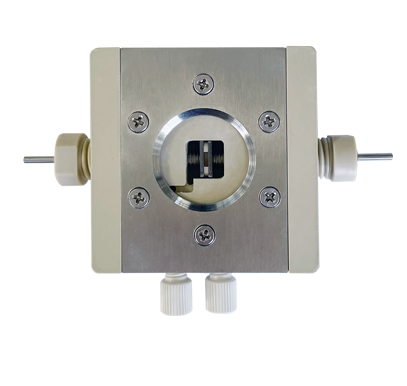

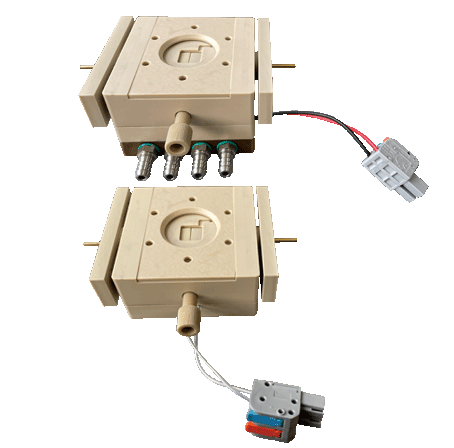

原位显微观察池

反应池可用于全方位观测金属负极在充放电过程中的枝晶生长/溶解过程,满足不同金属负极(锂、钠、锌等)的观测需求,设计简单,密封性好,操作方便,可重复性使用。


产品参数

材质: peek
配置可更换且稳定性强的玻碳电极或金属电极
窗口村质:石英
具有推气功能,在线加液
装置密封性好
光窗直径24mm
最小工作距离为1mm
样品空间尺寸为10X10mm矩形,厚度适用范围0.6-2mm
适用各类二次电池


材质:石英
容积: 5ml 左右
电极材质:纯钛
电极间距: 3mm
外壳:四氟,使用密封圈密封
适用对称锌电池

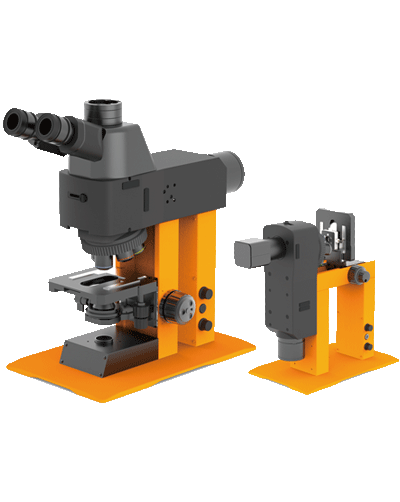

枝晶观测显微镜
光学系统枝晶观测光学系统
观察镜筒铰链式三目观察镜筒,可接驳成像系统,30°倾斜,瞳距45-79mm,眼点可调
目镜超大视野目镜WF10X(视场数φ25mm),高眼点,屈光度可调
物镜枝晶观测专用物镜5X
枝晶观测专用物镜 10X
枝晶观测专用物镜20X
枝晶观测专用物镜50X
枝晶观测专用物镜 100X
物镜转换器内向式六孔物镜转换器
照明系统科勒照明系统,12V/100W 卤素灯,含起偏器、检偏器,颜色校正滤片
调焦系统粗微调同轴,粗调带锁紧装置 (防止撞镜头)可设置松紧,微调格值1um
载物台枝晶观测专用载物台,尺寸210*140mm,行程76*51mm,含电池专用夹具
成像接口C型接口1X
成像系统U806,SONY COMS,45fps (3072*2048)
U820,SONY COMS,15fps (5472*3648)
软件Yuescope 2.1


论文信息:

DOI:10.1002/adfm.202109749

DOI: 10.1021/acs.nanolett.1c04975

DOI: 10.1007/s12274-022-4688-5

DOI: 10.1039/dlee03624f
