固定床反应器有三种基本形式：
一、径向绝热固定床反应器。
流体沿径向流过床层，可采用离心流或向心流，床层与外界无热交换。与轴向反应器相比，径向反应器具有较短的流体流动距离、较大的流道截面积和较小的流体压降。然而，径向反应器的结构比轴向反应器复杂。以上两种形式均为绝热反应器，适用于反应热效应不大的场合，或反应体系在绝热条件下能承受反应热效应引起的温度变化。
二、轴向绝热固定床反应器。
流体沿轴向自上而下流过床层，床层与外界无热交换。
三、管式固定床反应器由多个反应管并联组成
催化剂被放置在管内部或管之间，并且热载体流过管或在管内部用于加热或冷却。管的直径通常在25至50毫米之间，管的数量可多达上万根。管式固定床反应器适用于反应热效应大的反应。此外，还有由上述基本形式串联组成的反应器，称之为多级固定床反应器。如：当反应热效应较大或需要分段控制温度时，可将多个绝热反应器串联组成多级绝热固定床反应器，反应器之间安装换热器或辅助材料来调节温度。最佳温度条件下运行。
合肥原位科技有限公司，一家专业生产固定床反应器的企业。定制微型固定床反应器、多通道固定床反应器、固定床加氢反应器等，欢迎咨询。

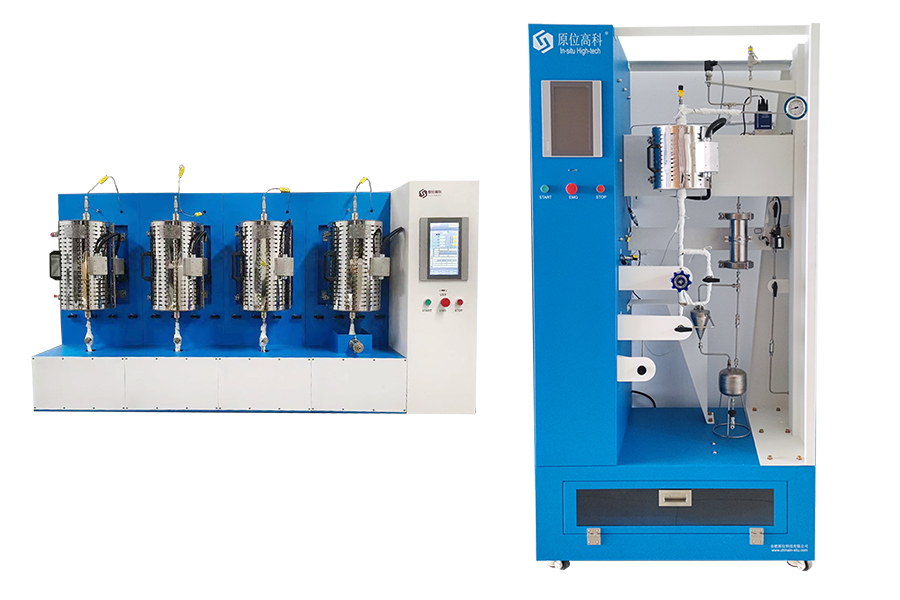

合肥原位科技微型固定床反应器产品介绍：
合肥原位(桌面)微型固定床反应器适用于实验室工作台面，具有体积小、结构紧凑、模块化设计便于组装改进等特点。可根据反应体系定制反应通道、气液路数量、分离装置类型&尺寸以及取样分析方式，完美契合客户实际需求
1、模块化：桌面小型模块化，根据实验体系自由组装、扩展及改进；
2、精确性：压力±0.25%F.S,流量± 1%F.S,恒温区温差±1°C,各通道间温差±1°C,控温精度±0.1°C；
3、适用性:可实现多气相、气-液两相和气-液-固三相反应，并能与GC/MS/IR等联用实现在线检测
4、便捷性：温度采用PID控制，确保反应温度稳定，可恒定输出以考察反应热量变化。数据采集及控制集成在触摸屏，操55、作界面简洁友好，使用方便快捷。可实现产物自动取样分析，实现全天候连续运转，无须人工干预；
5、安全性：电气安全连锁，采用软硬件结合的安全设计，超压、超温 报警，过时未处理自动停止工作；误操作保护；停电、停气处理等。
