背景介绍

透射电子显微镜（TEM）是一种精密的亚纳米分辨率成像技术，因其超高的时间和空间分辨率，在化学、材料及其他相关科学领域有着广泛应用。然而传统TEM的使用存在局限性，由于腔室的真空环境，以铜（Cu）网格上的碳膜作为样品载体，仅限于薄、稳定和固体样品。液体样品，特别是高平衡蒸气压的样品，是真空不兼容的，因此无法在传统TEM中直接探测。

现代微纳加工技术的迅速发展突破了这一局限，衍生出基于液体芯片的原位TEM技术。如超高分辨率的石墨烯液体池，氮化硅窗口液体池以及用途各异的功能化液体池（流动液体池、加热液体池、电化学液体池等）。这些原位技术是完善实验过程监测、剖析机理、研究材料构效关系，进一步提升材料性能的有力手段。

原位科技凭借其深厚的科研背景和技术积累，现成功推出全新产品：原位液相透射电镜样品池。

产品介绍

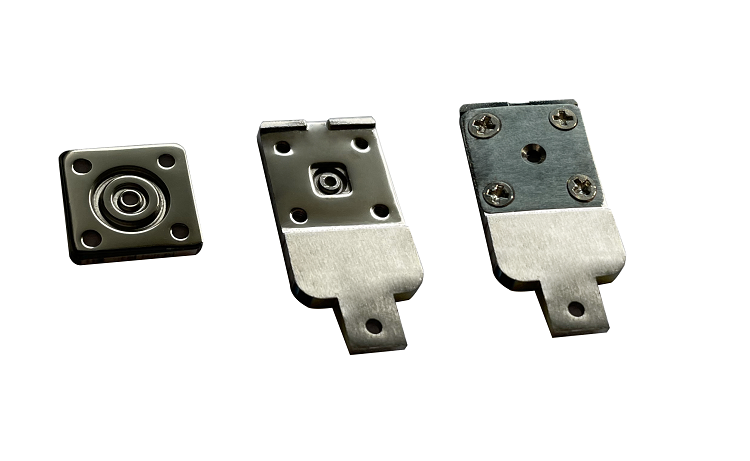

采用两片高强度钛合金作为样品槽的上下盖板，搭配全氟醚O圈辅助密封，同时选用两个氮化硅芯片充当液体池，在氮化硅膜中封装液体，来实现透射电镜中的液体样品观测。

功能特色

① 将液体样品封闭在密闭空间内，从而将其与显微镜真空环境分离。

② 通过使用两个电子透明的氮化硅膜（SiNx）窗口将液体样品限制在液体层中，该窗口足够薄，使得电子可以穿过液体层并对反应成像。

性能指标

① 兼容性：兼容TEM真空度。

② 液体池间隔层厚度：最小100 nm。

③ 载样能力：可载入液体样品。

④ 承载压力：池内可承载1个大气压。

⑤ 真空适应性：池外满足电镜真空要求。

应用案例

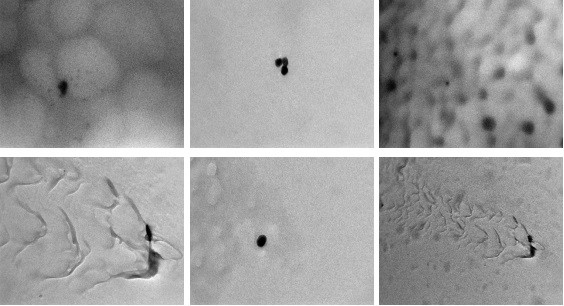

聚苯乙烯嵌段聚（丙烯酸）（PSPAA）的TEM原位成像

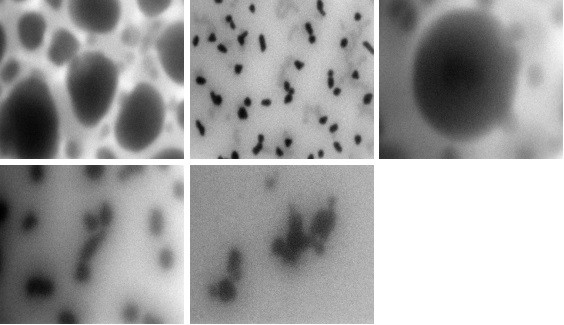

钙钛矿的TEM原位成像

动态展示

高分子聚合物自组装成空心结构的过程

备注：应用案例中使用透射电镜型号为JEM1400Flash；氮化硅芯片的厚度为200㎛，氮化硅膜窗口尺寸为0.5*0.5 mm，膜厚度为50 nm；液体模式为静态，液体厚度可通过载入量来控制。
