专业科学仪器及设备制造商
DOI: 10.1016/j.joule.2024.06.004
高熵材料（HEM）由于其独特的性能，在电催化水氧化方面受到了极大关注。然而，很少有人关注它们的活性和原子排列的起源。

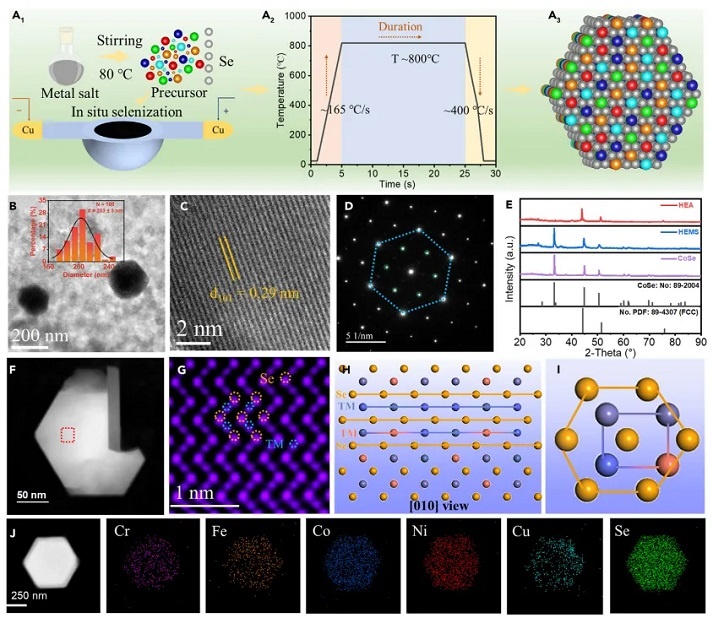

在此，中国科学技术大学Chen Qingjun、宋礼、Peng Lishan使用快速焦耳加热方法合成高熵金属硒化物（HEMs），有效规避了组合多种金属元素所固有的不混溶性挑战。

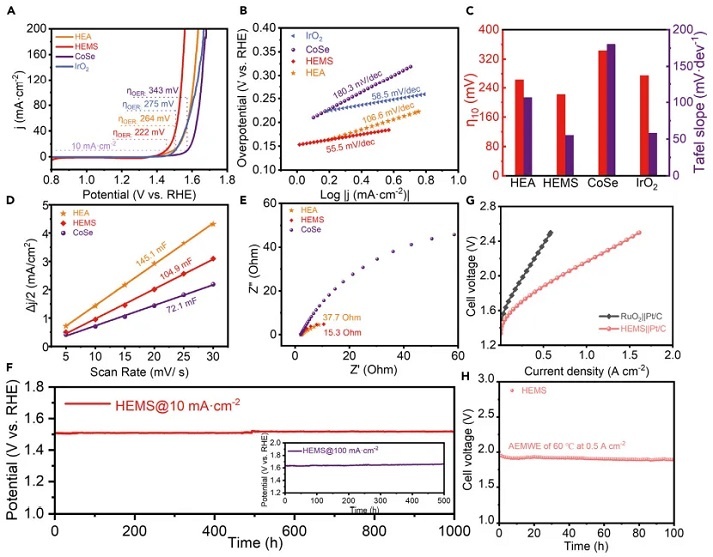

HEMS在10 mA cm−2下具有222 mV的低过电位，并且在10 mA cm2下1000小时和100 mA cm2下500小时的耐久性测试中表现出优异的耐久性。

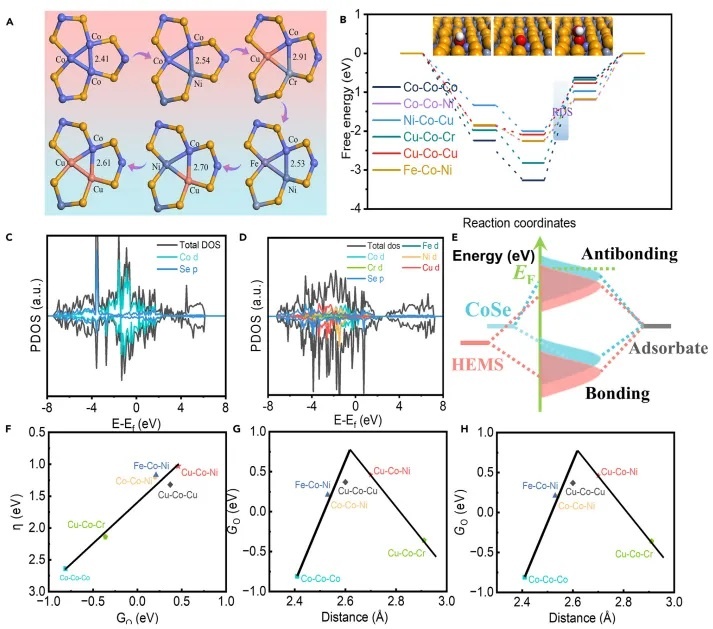

此外，作者通过操纵含氧中间体的相互作用来进行理论研究，并阐明了HEMS中的不对称Cu-Co-Ni活性单元，其显著提高了OER活性和耐久性。
