应用成果

论文链接：https://doi.org/10.1016/j.addma.2024.104399

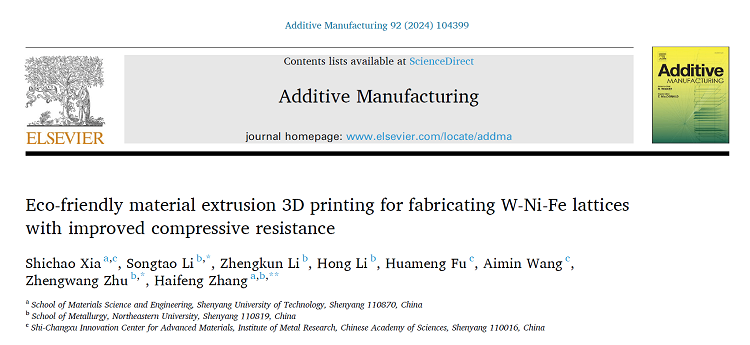

东北大学先进亚稳金属材料研究中心利用墨水直写技术设计制备了钨合金多孔材料。通过3D打印参数调节和优化烧结工艺，获得了具有优异力学性能的钨合金多孔骨架。相关文章以“Eco-friendly material extrusion 3D printing for fabricating W-Ni-Fe lattices with improved compressive resistance”为标题在国际增材制造领域TOP期刊《Additive Manufacturing》上发表。

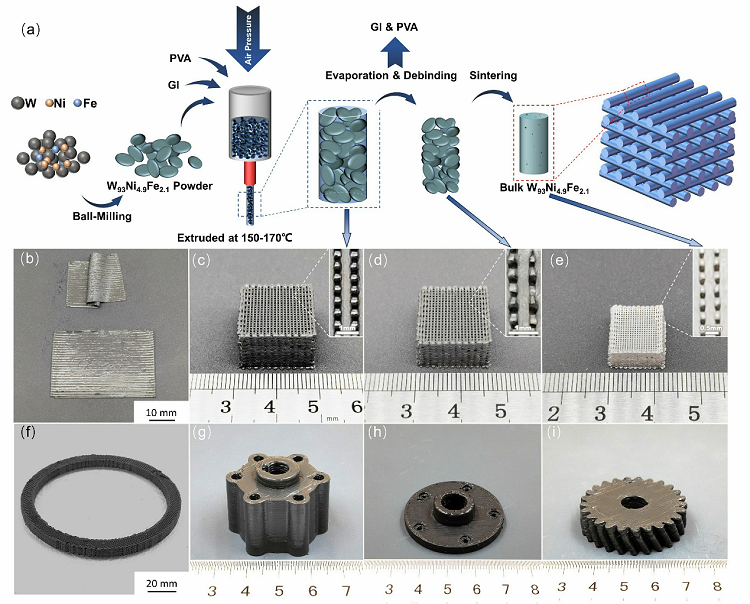

    通过流变性能和仿真模拟研究，设计了较为稳定的钨合金墨水直写打印浆料。为墨水直写提供了重要的3d打印参数。

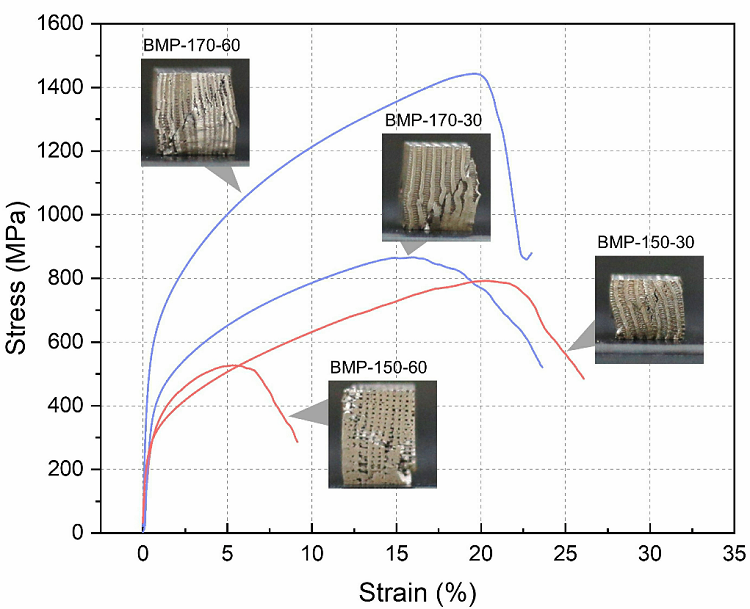

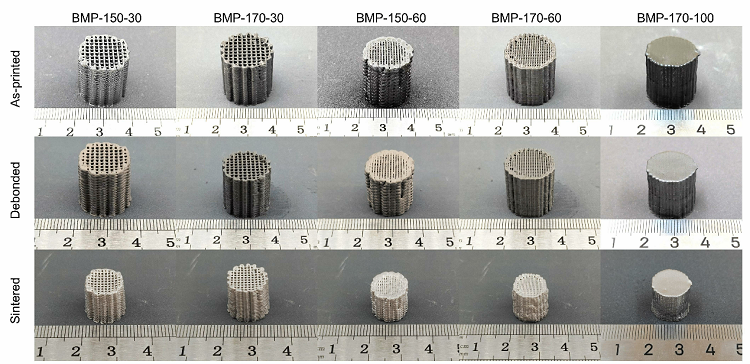

通过烧结工艺的优化，获得了较好的多孔钨合金3d打印样品，并展现了优异的力学性能。

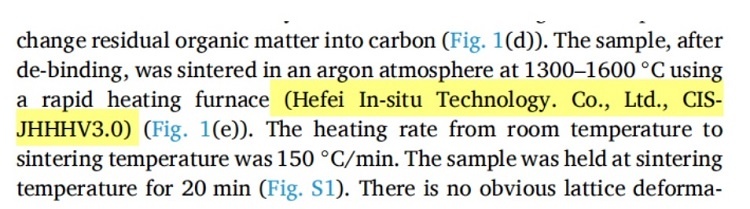

 本文实验中使用的烧结设备为合肥原位科技有限公司研发的保温款焦耳加热装置。

保温款焦耳加热装置是合肥原位科技开发的一款兼具快速升温、节能环保且可以长时间保温、控温的设备，装置单次处理量较之常规产品提升较大。该装置设计有完整密闭的加热腔体，整体采用不锈钢材质，腔体各面采用双层结构一体化设计，内含中空水冷结构，为加热器完整、良好的工作环境；可满足用户在真空或通惰性气氛工况的多种实验需求。

产品参数：

· 锯齿样品台（石墨）最大温度：2500℃（真空环境，约保温30min）；

· 常规保温:2400℃（真空环境，约保温5 h）;

· 升温速率：40℃/S；

· 腔体有4路气口：2路进气口，1路抽气口，1路排气口(可根据客户需求扩展）；

· 样品台（石墨）：真空或惰性气氛加热；

（设备可根据客户需求加装扩展气体流量控制系统，红外热成像监测系统);

· 降温方式：自然散热；

· 电源：AC380v；

· 功率：54KW；

· 温度控制精度：±2℃；

· 样品台容积：50ml；

· 设备外形尺寸：800mm*1060mm*1300mm。
