原位显微观察系统

产品介绍

原位显微观察池

反应池可用于全方位观测金属负极在充放电过程中的枝晶生长/溶解过程,满足不同金属负极(锂、钠、锌等)的观测需求,设计简单,密封性好,操作方便,可重复性使用。


产品参数

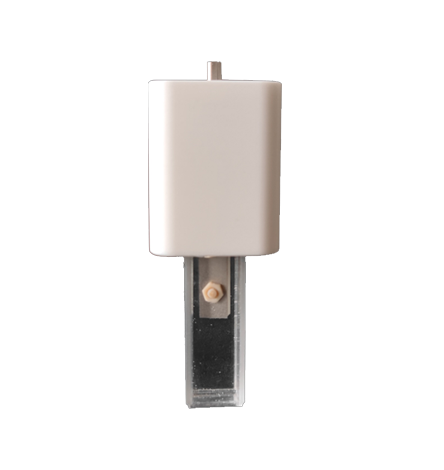

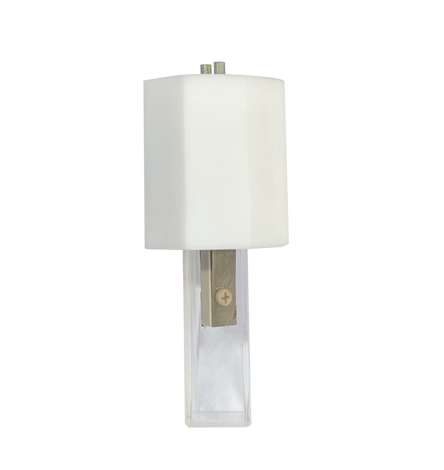

型号CIS-0M-002
材质石英
容积5ml 左右
电极材质纯钛
电极间距3mm
外壳四氟,使用密封圈密封
适用范围对称锌电池

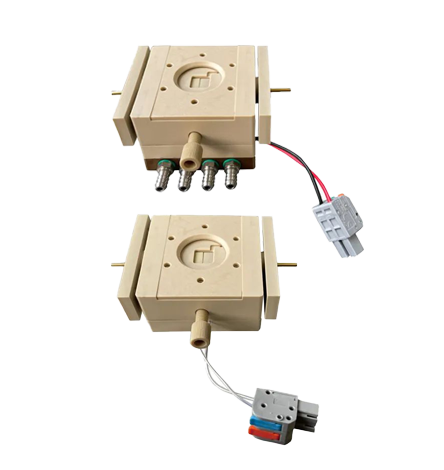

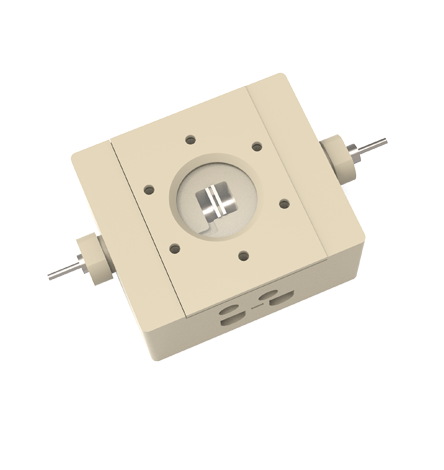

型号CIS-0M-003
材质peek
电极标配高纯钛电极,可定制其它材质
窗口材质石英
功能特性具有推气功能,支持在线加液
密封性
光窗直径24mm
最小工作距离为1mm
样品空间尺寸10X10mm矩形,厚度适用范围0.6-2mm
适用范围各类二次电池

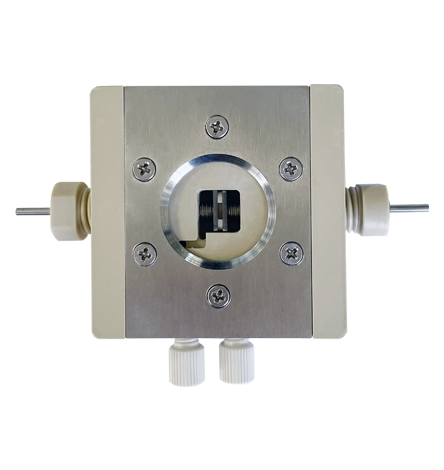

型号高低温显微观察池
材质peek
电极标配玻碳电极
窗口材质石英
功能特性具有推气功能,支持在线加液
密封性
光窗直径24mm
最小工作距离1mm
样品空间尺寸10X10mm矩形,厚度适用范围0.6-2mm
厚度33mm
温度控制范围-30℃-150℃
控制精度±1℃,(采用程序控制,底部降温台和升温台为独立结构,使用时需替换,但不会影响观察池密封性)
适用范围各类二次电池

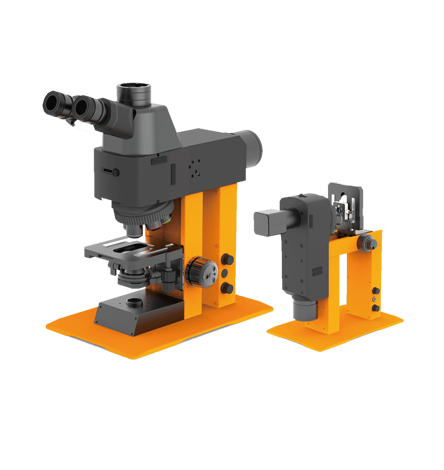

光学系统   枝晶观测光学系统
观察镜筒正像三目观察镜筒,20°倾斜,瞳距45-79mm,眼点可调,分光比100:0,50:50
目镜超宽视野目镜10X(视场数φ25mm),高眼点,屈光度可调
物镜枝晶观测专用物镜5X
枝晶观测专用物镜10X
枝晶观测专用物镜20X
枝晶观测专用物镜50X
枝晶观测专用物镜100X
物镜转换器手动五孔物镜转换器
落射照明系统6.6W全光谱LED照明,预置中心、亮度连续可调,内置式偏光装置
透射照明系统6.6W全光谱LED照明,预置中心、亮度连续可调,摆出式聚光镜数值孔径为1.25,带可变光阑
调焦系统粗微调同轴,粗调带锁紧装置(防止撞镜头),可设置松紧,微调格值1μm
载物台双层机械载物台,含托架框、玻璃板及原位电池夹具
相机接口标准C型接口1X
显微相机U820,SONY COMS,15fps(5472*3648)
